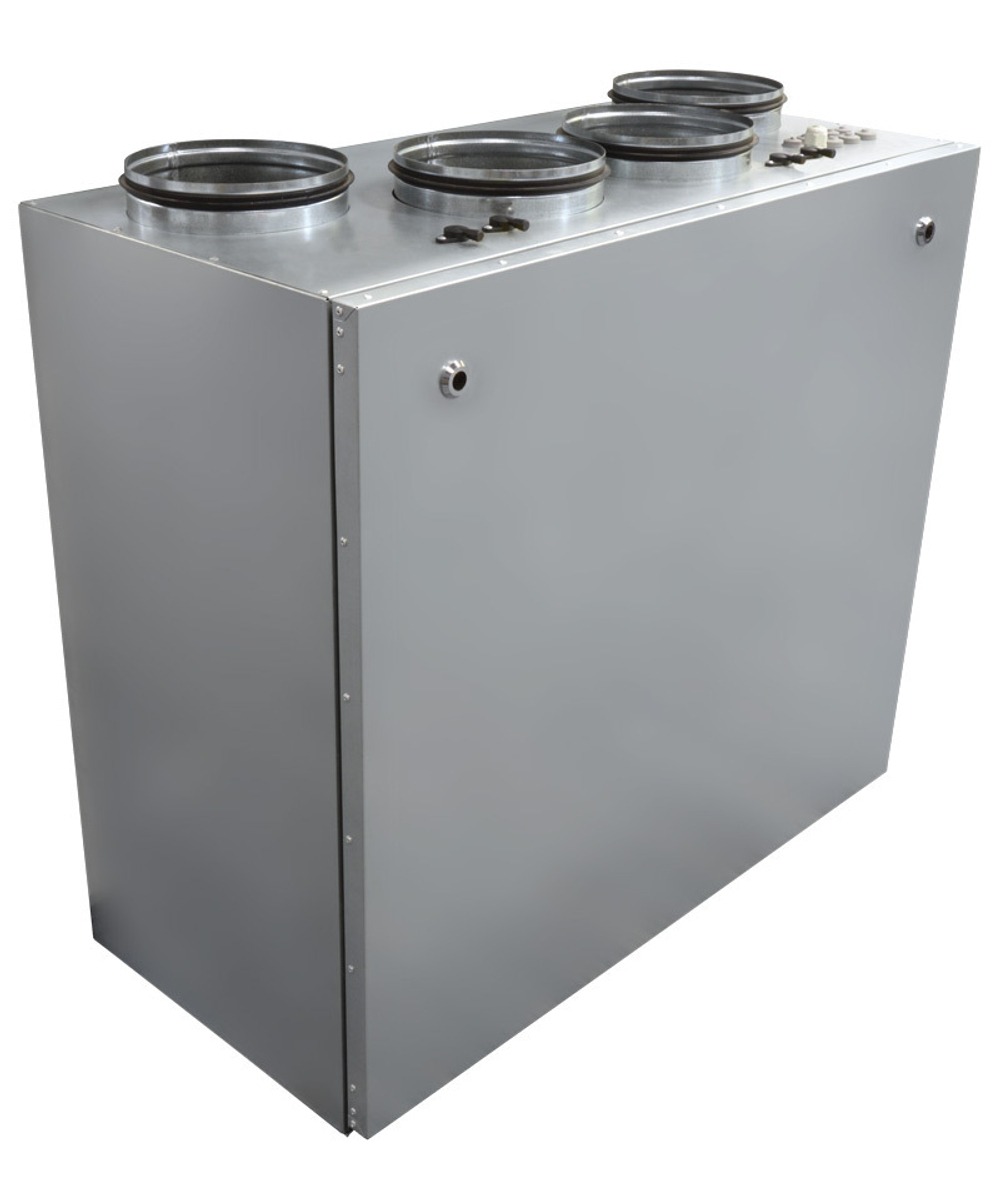

Установки серии ZPVP V представляют собой моноблочную компактную приточно-вытяжную установку с пластинчатым рекуператором и электрическим нагревателем (модели ZPVP VE), внешним водяным нагревателем (модели ZPVP 450 VW, ZPVP 800 VW) и встроенным водяным нагревателем (модели ZPVP 1000 VW, ZPVP 1500 VW, ZPVP 2000 VW) . Приточно-вытяжные установки серии ZPVP V предназначены для очистки, подогрева и подачи в помещения чистого подготовленного воздуха и могут применяться для вентиляции жилых, административных и производственных помещений.
Очистка приточного воздуха происходит при помощи карманного фильтра класса EU5. Подогрев воздуха осуществляется при помощи электрического нагревателя (модели ZPVP VE) или водяного нагревателя (модели ZPVP VW). Для уменьшения энергопотребления используется высокоэффективный пластинчатый рекуператор с эффективностью до 60%. В процессе работы вытяжной воздух, удаляемый из помещения, очищается и поступает на пластинчатый рекуператор, при помощи которого из вытяжного воздуха извлекается тепло и передается приточному воздуху.
Корпус выполнен из листовой оцинкованной стали. Звуко-теплоизоляция корпуса толщиной 25 или 50 мм из базальтовой минеральной ваты.
В установках серии ZPVP V используются высокопроизводительные вентиляторы с пониженным уровнем шума. Защита двигателей вентиляторов осуществляется встроенными термоконтактами с автоматическим перезапуском.
Компактные приточно-вытяжные установки ZPVP V имеют встроенную систему автоматики, установленную и настроенную в заводских условиях.
Основные функции системы автоматики:
- Регулирование скорости вентиляторов
- Регулирование температуры приточного воздуха
- Двухуровневая защита от замерзания рекуператора
- Контроль аварийных ситуаций (пожарная сигнализация, загрязнение фильтров, термозащита нагревателей и т.п.)
- Контроль текущих параметров воздуха (температура и влажность уличного воздуха, температура приточного, вытяжного и выбрасываемого воздуха
- Управление приводами воздушных клапанов
Модели: ZPVP 450 VE, ZPVP 800 VE
Модели: ZPVP 1000 VE, ZPVP 1500 VE ZPVP 2000 VE
PV – вентилятор приточного воздуха;
IV – вентилятор вытяжного воздуха;
PR – пластинчатый рекуператор;
VS – круглый канальный водяной нагреватель (поставляется отдельно);
KV – водяной нагреватель;
PE – электрический преднагреватель;
PF – фильтр приточного воздуха;
IF – фильтр вытяжного воздуха;
TJ – датчик температуры приточного воздуха;
DTJ – датчик температуры и влажности вытяжного воздуха;
TE – датчик температуры выятжного воздуха;
TL – датчик температуры приточного воздуха;
М – привод заслонки байпаса;
P – дифференциальный датчик давления рекуператора (при наличии байпаса);
TV – датчик температуры обратной воды;
T – термостат защиты от замерзания;
М1 – смесительный узел (поставляется отдельно).
Модели: ZPVP 450 VW, ZPVP 800 VW
Модели: ZPVP 1000 VW, ZPVP 1500 VW, ZPVP 2000 VW
PV – вентилятор приточного воздуха;
IV – вентилятор вытяжного воздуха;
PR – пластинчатый рекуператор;
VS – круглый канальный водяной нагреватель (поставляется отдельно);
KV – водяной нагреватель;
PE – электрический преднагреватель;
PF – фильтр приточного воздуха;
IF – фильтр вытяжного воздуха;
TJ – датчик температуры приточного воздуха;
DTJ – датчик температуры и влажности вытяжного воздуха;
TE – датчик температуры выятжного воздуха;
TL – датчик температуры приточного воздуха;
М – привод заслонки байпаса;
P – дифференциальный датчик давления рекуператора (при наличии байпаса);
TV – датчик температуры обратной воды;
T – термостат защиты от замерзания;
М1 – смесительный узел (поставляется отдельно).
Стандартно в комплекте с установкой:

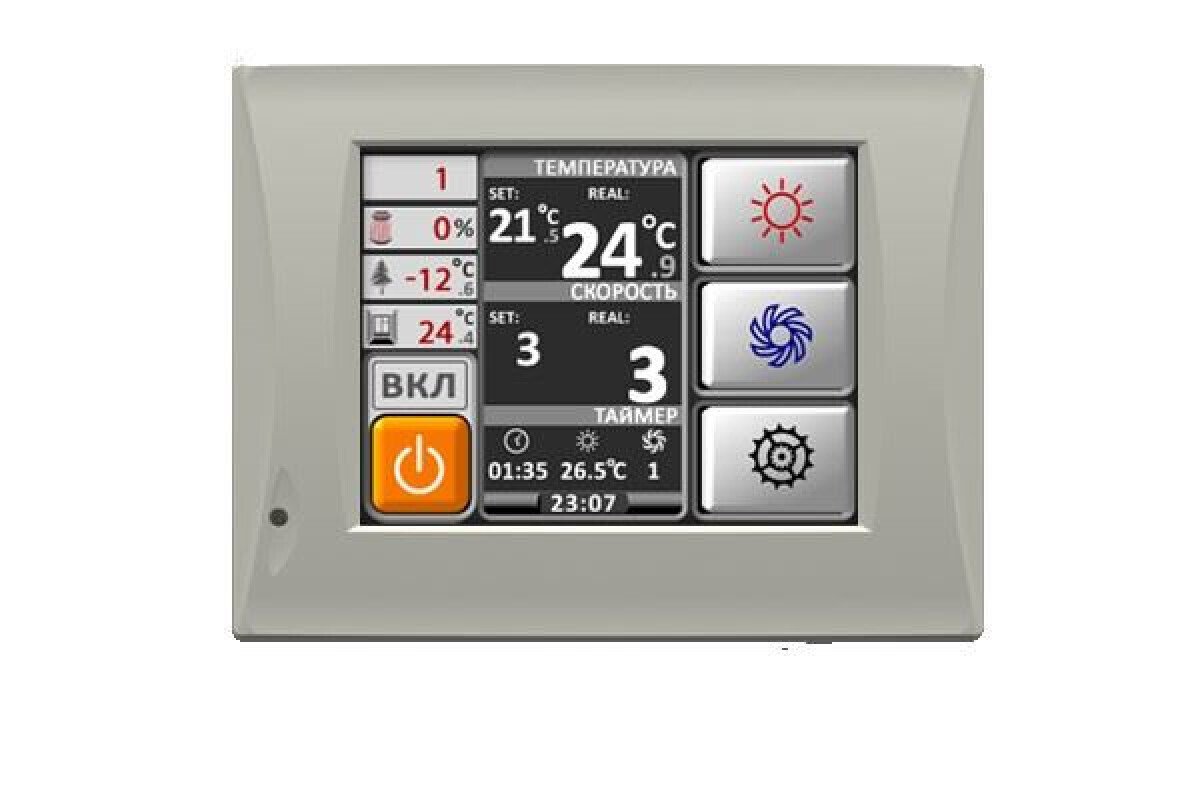

- Пульт дистанционного управления FLEX
- Канальные датчики температуры TE, TL, TJ, TA, датчик влажности DR, накладной датчик температуры TV (только для моделей HW)
- Капиллярный термостат TI (только для моделей HW)
- Реле перепада давления на рекуператоре (только для моделей с байпасом)
Внимание! Дифференциальные датчики давления на фильтрах поставляются отдельно.
